Fixation de panneau solaire UNIFIX G sur barre de toit ou galerie UNITECK

UNITECK est une marque française spécialisée dans la conception et la fabrication de matériel solaire et électrique pour applications embarquées et sites isolés. Elle combine un outil industriel moderne et un fort savoir-faire en photovoltaïque, mécanique et électronique afin de proposer des solutions autonomes fiables pour nautisme, camping-car et van aménagé.

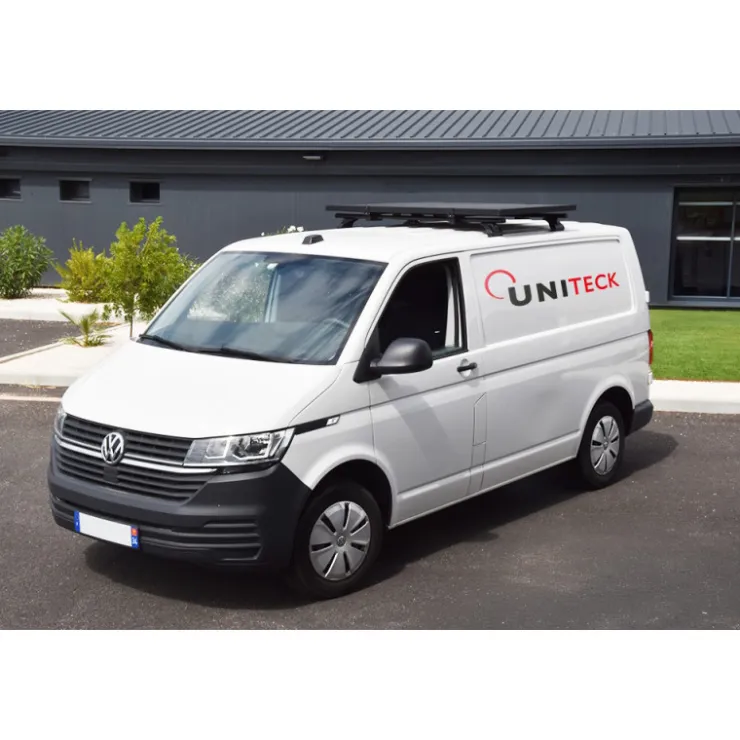

🔩 Fixez un panneau solaire sur les barres de toit ou la galerie de votre véhicule

Les barres de toit et galeries, équipées du support UNIFIX G, permettent une installation sûre, légère et amovible des  sans perçage ni collage. Leur mâchoire universelle s’adapte à toutes les barres de toit (carrées ou profilées) et leur système multifonction assure un ajustement précis et une tenue mécanique optimale.

En surélevant le panneau, ces supports améliorent la dissipation thermique (jusqu’à +20 % de rendement) et limitent la chaleur dans l’habitacle. Faciles à poser et à démonter, ils offrent une solution réutilisable et modulable idéale pour les véhicules, camping-cars ou installations temporaires.

Ces modèles permettant d’être facilement démontés permettent un entretien facilité du panneau et du toit du véhicule. Mais apporte aussi la possibilité d’être installé sur un autre véhicule ou bien de changer pour une nouvelle configuration.

✅ Avantages d’équiper son véhicule aménagé de la solution UNIFIX G

• Installation simple et sans perçage
• Amovible et réutilisable
• Meilleure dissipation thermique
• Compatibilité universelle
• Léger mais robuste

📏 Dimensions et compatibilité des panneaux solaires

Il vous sera possible d’installer vos panneaux solaires de deux manières sur le support UNIFIX G : en portait ou en paysage. Retrouvez les compatibilités des panneaux solaires UNITECK et autres marques dans le tableau ci-dessous. Tout en tenant compte de l’installation choisie (portait ou paysage) visible sur le visuel présent ci-dessous.

Pour ce qui est des dimensions, retrouvez toutes les mesures à connaitre ci-dessous. Celles-ci vous permettront de mieux évaluer la hauteur supplémentaire pouvant être ajouté à votre véhicule par ce système. Une donnée primordiale notamment sur un van aménagé souhaitant passer sous les portiques de plus en plus présent sur les entrées de parking.

En plus de ces dimensions, les dimensions suivantes sont valables pour tous les modèles : C (de 20 à 60 mm) / D jusqu’à 30 mm / E = 25 mm + épaisseur du panneau et F = 70 mm pour profil rectangle / carré et 80 mm pour profil ovale.

🔧 Mise en place des rails sur les panneaux solaires

1. Positionnez et vissez les platines au centre du rail
2. Fixez le rail sur votre panneau
3. Glissez le haut de la bague dans le rail avec les vis adéquate
   1. Vis de 45 mm pour barre de toit < 35 mm
   2. Vis de 70 mm pour barre de toit > 35 mm
4. Placez et serrez le bas de la bague jusqu’à obtenir 2 à 3 mm de déformation
5. Clipsez les caches vis sur les bagues
6. Vissez les fixations latérales de panneaux

La méthode d’installation est sensiblement la même pour les deux types de pose (paysage et portrait). Au détail qu’en paysage les rails se fixent sur la largeur du panneau solaire et qu’en portrait les rails se fixent dans la longueur.

Pour une finition au top, nous conseillons d’accompagner les fixations UNIFIX G avec un . Cela permettra un raccordement optimal et étanche à votre système électrique présent à l’intérieur de votre véhicule.

⚙️ Caractéristiques techniques des supports de panneau solaire sur barre de toit et galerie :

• Matériau :
  • Structure : Aluminium
  • Visserie : Inox
• Inclinaison : Non
• Démontable : Oui

📦 Contenu de la boîte

• 4 x Bague de barre de toit
• 8 x Caches vis
• 2 x Rail de fixation de panneau
• 4 x Fixation latérale de panneau
• 1 x Pack visserie
