Hot Pundmann SH-WLD60 | Passe cloison pour gaine d’air chaud 60 mm

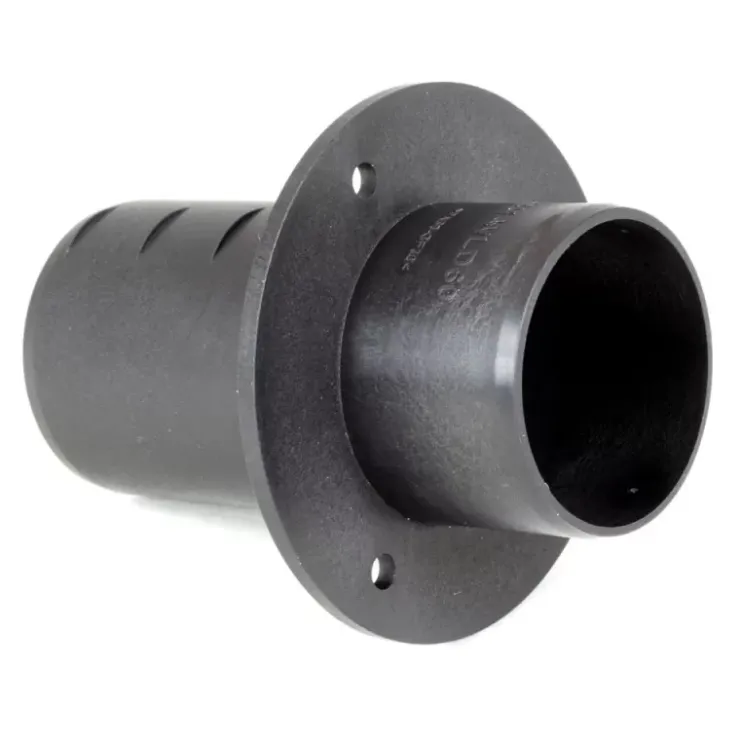

Passe cloison pour gaine d’air chaud Ø 60 mm SH-WLD60 PUNDMANN

Parfait pour compléter votre installation avec un chauffage diesel à air pulsé, et créer un réseau sur-mesure d’air chaud dans votre véhicule de loisir, ce passe cloison PUNDMANN SH-WLD60 permet de relier 2 gaines à air chaud de diamètre 60 mm à travers une cloison ou un plancher.

Conçu en plastique polyamide robuste, il permet une distribution étanche de l’air à travers une cloison aussi bien en métal qu’en bois, d’une épaisseur maximale de 60 mm. Le côté le plus long peut être raccourci à l’aide d’une scie à métaux, si votre cloison présente une faible épaisseur.

Comment se monte le passe cloison SH-WLD60 ?

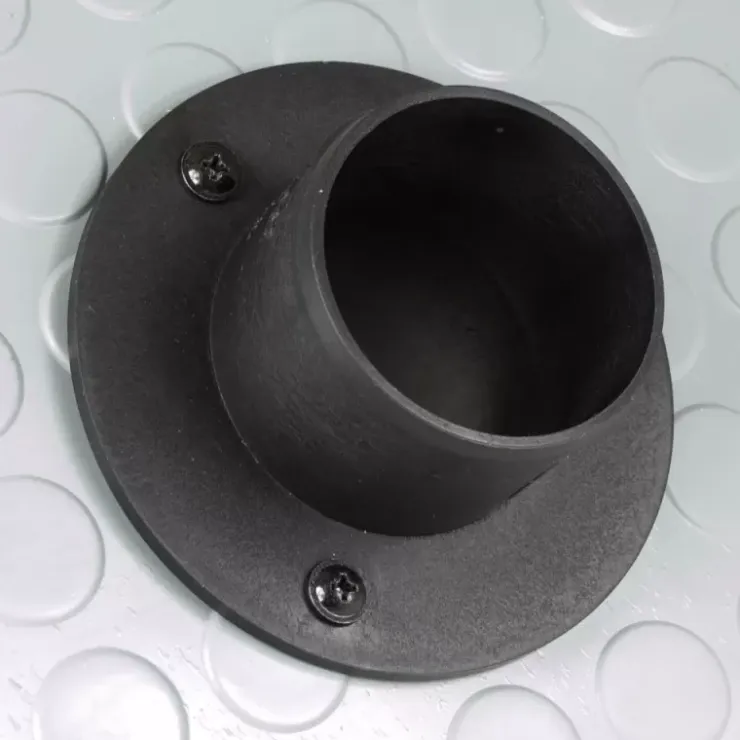

Son installation est simple : à l’endroit souhaité, percez un trou de Ø 62 mm, puis insérer le passe cloison. Encollez avec un mastic silicone la face qui sera en contact avec le passe-cloison afin de garantir l’étanchéité du montage. Fixez le passe cloison à la cloison avec 3 vis.
Emmanchez la gaine d’air chaud d’un côté puis de l’autre et terminez par brider celles-ci à l’aide de colliers de serrage.

Voici un schéma explicatif.

Caractéristiques techniques du passe cloison Ø 60 mm PUNDMANN SH-WLD60

• Dimensions : 10 x 10 x 13 cm
• Poids : 0,16 kg
• Matériau : polyamide
• coloris : noir

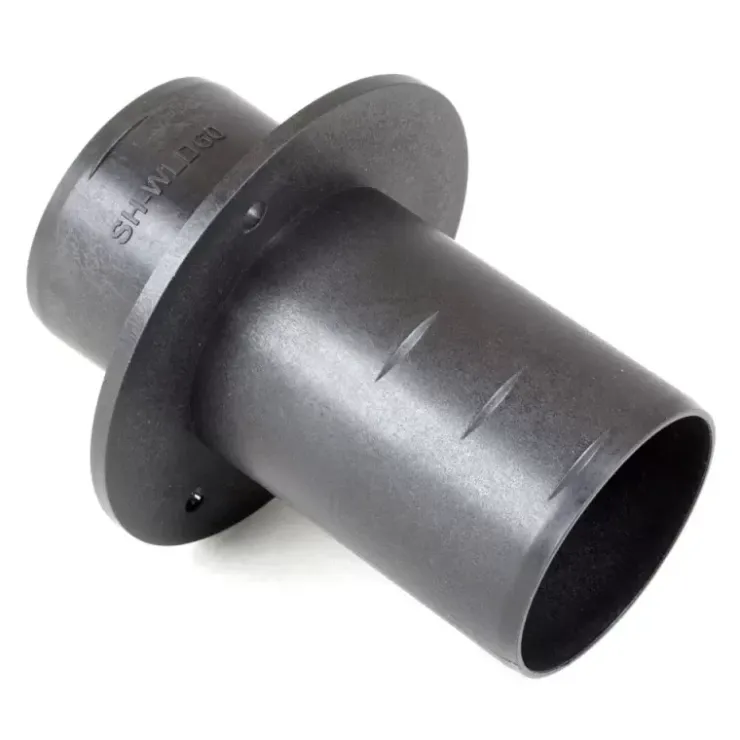

• Longueur coté le plus long : 80 mm
• Diamètre de gaine : Ø 60 mm
• Plage de température : -50 °C à +110 °C

Compatibilité cloison

• Épaisseur de cloison max : 60 mm
• Matériau cloison : bois, métal et cloison isolé

Installation à compléter avec bride et sortie d’air chaud.
