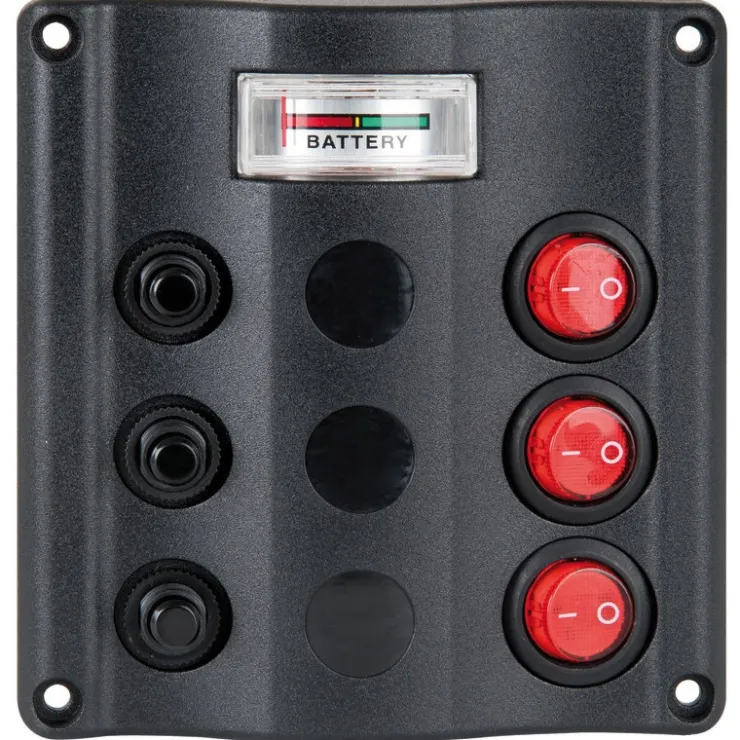

Discount Osculati Tableau Wave design | 3 interrupteurs + contrôleur

Tableau électrique OSCULATI Wave – 3 interrupteurs + contrôleur de charge (12V)

Si vous cherchez à un réseau électrique 12 V basique avec batterie et consommateurs à bord de votre bateau, van ou fourgon aménagé ; ce tableau électrique constitue une solution simple, rapide et professionnelle pour créer un réseau via la batterie auxiliaire.

Contrôle des circuits et suivi de la batterie dans un panneau compact

Le tableau électrique Osculati Wave 3 circuits avec contrôleur de charge offre une gestion centralisée de votre installation 12V DC :

• 3 interrupteurs pour alimenter/couper des lignes dédiées (éclairage, pompe, prise 12V, etc.)
• Des fusibles intégrés pour protéger chaque circuit
• Un contrôleur de charge pour visualiser l’état de charge batterie

Son format compact et son design moderne s’intègrent facilement en saillie dans les espaces réduits des vans, fourgons aménagés, camping-cars, caravanes, bateaux (qualité marine), ainsi que les tiny houses et sites isolés. Une solution fiable pour sécuriser et simplifier votre gestion électrique à bord.

❓ Pourquoi utiliser un tableau électrique sur mon réseau électrique embarqué ?

Pour faciliter l’installation et protéger votre réseau ! Evidemment ce n’est pas obligatoire, mais cet accessoire facilite considérablement l’installation de votre réseau 12V à bord du van, bateau ou camping-car/ Pour résumé, il se place entre votre batterie auxiliaire et vos circuits 12 V alimentant vos appareils. Le tableau électrique offre trois rôles principaux :

• Centraliser et distribuer : c’est-à-dire qu’il répartit le courant provenant de la batterie vers les consommateurs (appareils) en un seul point
• Contrôler : équipé d’interrupteurs, il permet de créer et couper/allumer les différents circuits électriques
• Protéger : doté de fusibles, il permet de se protéger des courts-circuits

🚐 Exemple type de mise en place dans un van

Voici un exemple type d’utilisation de ce panneau électrique dans un van :

• Interrupteur 1 : réseau d’éclairage
• Interrupteur 2 : pompe immergée ou pompe à eau pour le coin cuisine
• Interrupteur 3 : frigo à compression 12 V DC

✅ Avantages du tableau électrique

• Contrôleur de charge intégré : suivi clair de l’état de la batterie et de la tension
• 3 circuits indépendants avec fusibles pour une sécurité optimale
• Voyants LED pour un contrôle visuel instantané
• Installation en saillie, compacte et facile
• Compatible 12V DC – idéal pour camping-cars, vans, bateaux et sites isolés

Des options possibles en plus

En complément de ce tableau électrique, OSCULATI, la marque italienne spécialiste des équipements pour bateaux et véhicules de loisirs propose deux modules complémentaires :

• 👉
• 👉  : pour recharger smartphone, tablette…

La gamme Wave Design OSCULATI est complète et offre 7 tableaux différents en fonction de vos besoins, découvrez les 6 autres :

• 👉
• 👉
• 👉
• 👉
• 👉
• 👉

🔧 Installation : suivez le guide

Le tableau électrique OSCULATI convient pour les particuliers qui aménagent un van en mode DIY ou pour les propriétaires de bateaux et camping-cars qui font ou refont leur circuit électrique. Les grandes étapes de l’installation :

• Fixer le panneau sur une surface plane verticalement ou horizontalement
• Connecter les câbles d’alimentation 12V à l’entrée du panneau
• Relier chaque sortie aux équipements à alimenter (pompes, éclairage, etc.)
• Tester les circuits pour vérifier le bon fonctionnement des interrupteurs et fusibles

⚡ Nos conseils pour le branchement électrique sur la batterie 12V de votre van, fourgon ou bateau

Pour la connexion électrique, c’est très simple car le tableau est pré-cablé. C’est-à-dire que vous trouverez un câble rouge d’alimentation positif à connecter à la batterie. Il n’y aura qu’à connecter les appareils sur les sorties des interrupteurs prévues à cet effet. Pour cela, prévoir des  pour faciliter le branchement. Sur le câble d’alimentation du panneau, penser à installer un fusible de 30 A grâce à un porte-fusible :

• 👉  : permet d’installer un fusible lame en vue de protéger le tableau
• 👉  : à installer dans le porte-fusible

Vous trouverez aussi un câble noir négatif, le branchement de ce dernier est facultatif car les interrupteurs sont unipolaires et à connecter à vos (+) de vos appareils, mais le branchement de l’alimentation négative permettra le fonctionnement des témoins LEDS.

Vous pourrez aussi avoir besoin d’accessoires périphériques comme :

• 👉 Du  : souple et résistant, seul le câble souple peut être installé en bateau. Le câble rigide est à proscrire
• 👉 Du  : pour connecter le tableau à la batterie de cellule
• 👉 Des  : c’est très nettement le moyen le plus simple, le plus rapide et le plus fiable pour connecter des câbles électriques en environnement mobiles tels que les bateaux et véhicules de loisirs.

Tous les câbles positifs (+) de vos différents circuits se connectent donc derrière le tableau. Les câbles négatifs se regroupent tous ensemble, vous pouvez par exemple utiliser une barrette de masse afin de faciliter l’installation :

•  : centralise tous vos fils négatifs (-)

❓ Appareils de plus de 15 A à brancher ? Utiliser un relais

Si vous avez un consommateur (un consommateur = un appareil électrique) qui consomme plus de 15 A, vous pourrez le connecter sur le tableau. Mais il faudra pour cela passer par un . Le relais permet de dissocier le circuit de puissance (d’alimentation) du circuit de commande (tableau électrique) : l’essentiel du courant part directement de la batterie vers l’appareil sans passer par le tableau électrique.

Le tableau sert simplement à contrôler le relais. Nous vous recommandons la mise en place d’un relais pour les frigos, les prises 12 V DC…. A noter, un relais se protège par un fusible adapté à la consommation de l’appareil qu’il alimente. Pour protéger le relais, utiliser un porte-fusible dédié :

• 👉

🚐⛵ Compatibilité du tableau

• Systèmes électriques 12V DC
• Toute technologie de batterie (Lithium, AGM, GEL, plomb acide)
• Vans, fourgons aménagés, camping-cars, caravanes
• Bateaux, voiliers, vedettes
• Sites isolés et tiny houses
• Véhicule professionnel type artisans ou food truck

🧑‍🏭 À qui s’adresse ce produit ?

Particulier bricoleur ou professionnel :

• Vanlifers en van ou fourgon aménagé souhaitant créer leur circuit électrique
• Propriétaires de camping-cars et caravanes pour un contrôle centralisé
• Plaisanciers et navigateurs équipant leur bateau
• Habitants de sites isolés (tiny house, chalet autonome)
• Professionnels avec véhicules ou installations électriques 12V

⭐ L’avis de H2R Équipements

Particulièrement adapté aux réseaux « basiques », ce panneau électrique Osculati Wave se distingue par sa facilité d’installation grâce au pré cablage et son look sympa dans un van ou un bateau. Il offre un super rapport qualité/prix, il serait dommage de s’en passer pour la création d’une installation électrique.

⚙️ Caractéristiques techniques du tableau Wave OSCULATI

• Nombre d’interrupteurs : 3
• Type de système : 12V DC
• Fusibles inclus : 1 x 4 A / 1 x 6 A / 1 x 8 A
• Voltmètre : 12 V contrôleur de charge
• Protection : fusibles intégrés pour chaque circuit
• Indicateurs : voyants LED pour visualiser l’état des circuits
• Dimensions : 110 x 100 mm
• Indice d’étanchéité façade : IP54
• Matériaux : plastique résistant et composants électriques de qualité marine
• Fixation : montage encastré vertical ou horizontal
• Norme : CE
• Poids : 0,18 kg
