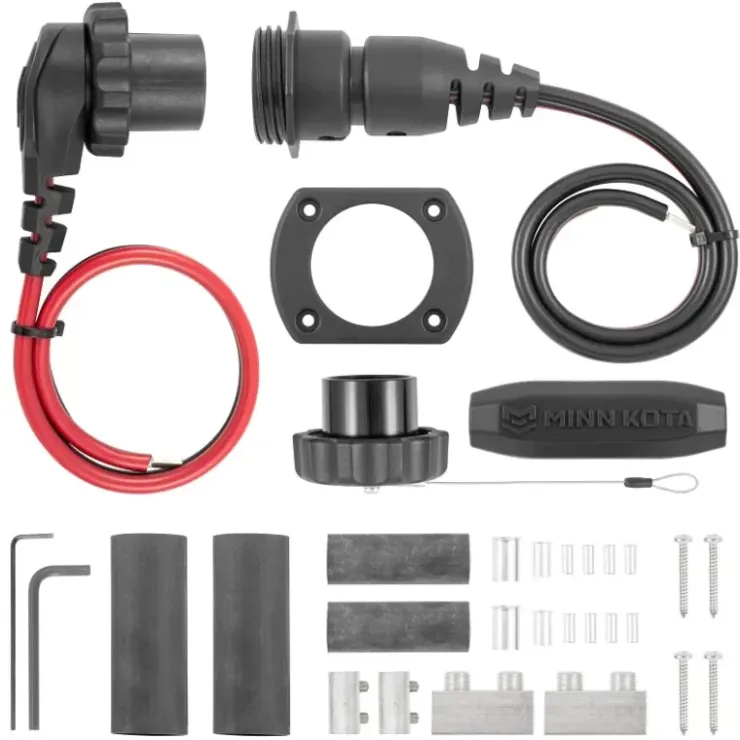

Prise de cloison MKR-28 pour moteur électrique MINN KOTA

MINN KOTA est une marque américaine commercialisant une gamme complète de moteur électrique hors-bord et à montage avant. La marque dispose de gammes eaux douces et salées pour convenir à tous les pêcheurs et plaisanciers. Pour satisfaire le plus d’utilisateurs, la marque commercialise aussi de très nombreux accessoires.

Cette prise d’alimentation mâle et femelle permet de brancher et débrancher très facilement le moteur de sa batterie sans risquer d’inverser la polarité. Avec so câble  une section de 8mm ² (pouvant être remplacé par un câble d’une section de 5 à 42 mm²), cette prise MKR-28 est recommandée pour les moteurs Minn Kota (vous retrouverez le tableau de compatibilité ci-dessous). Avec sa bague à visser, elle est très sécuritaire et évitera les débranchements inopinés. Pour l’installation, il est recommandé de brancher le côté batterie sur un  tels que le modèle .

Montage de la prise de cloison MKR-28

Pour la mise en place de cette prise, il est conseillé d’être équipé d’une pince à dénuder, d’un coupe-fil, d’une perceuse, d’une mèche de 3 mm, d’un crayon, d’une règle, d’une scie cloche de 44 mm, d’un tournevis cruciforme et d’un pistolet thermique.

Précaution :

1. Vérifiez que la surface est bien plane avec des dimensions minimum de 83 x 64 mm.
2. Vérifiez que derrière la surface, vous ne risquez pas d’abimer des composants lors du perçage des trous.
3. Débranchez les câbles du moteur et de la batterie lors de l’installation.
4. Vérifiez la bonne longueur des câbles pour que ces derniers ne soient pas en tension lors de l’installation.
5. Vérifiez que les cordons pourront facilement trouver leurs places de part et d’autres de la cloison.

Mise en place :

1. Percez votre surface de montage à l’aide d’une scie cloche de 44 mm.
2. Dénudez (entre 12 et 19 mm) et recoupez vos fils à la bonne longueur.
3. Passez les fils côtés batterie par le trou et installez la virole fournie sur l’embout dénudé du fil positif. Passez le fil positif dans la gaine thermorétractable fourni et vissez l’épisseur au bout du fil à l’aide de la clé hexagonale fournie.
4. Faites de même sur la prise de fiche (gaine thermorétractable + épisseur) sur le fil négatif. Puis enfichez le câble côté batterie à celui côté fiche à l’aide des épisseur.
5. Chauffez vos gaines thermorétractables pour sceller et étanchéifier le montage.
6. Installez le couvercle anti-poussière sur le couvercle arrière de fiche. Puis enfichez la prise mâle dans la prise femelle.
7. Trouvez la position idéale de la fiche en tournant la fiche puis marquez la position à l’aide d’un crayon sur les trous de vis. Percez les trous à l’aide d’une mêche de 3 mm.
8. Vissez les quatre vis fournies au couvercle arrière à l’aide d’un tournevis cruciforme.
9. Dénudez (entre 12 et 19 mm) et recoupez vos fils côté moteur à la bonne longueur (idéalement le positif doit faire 32 mm de moins que le négatif).
10. Emmanchez vos câbles dans l’embout à épissure puis installez la virole fournie sur l’embout dénudé du fil positif puis passez-le dans la gaine thermorétractable fournie et vissez l’épisseur au bout du fil à l’aide de la clé hexagonale fournie.
11. Faites de même sur la prise de fiche (gaine thermorétractable + épisseur) sur le fil positif. Puis enfichez le câble côté batterie à celui côté fiche à l’aide des épisseur.
12. Chauffez vos gaines thermorétractables pour sceller et étanchéifier le montage. Puis glissez l’embout à épissure par-dessus pour une belle finition.

Avec quels moteurs la prise de cloison MKR-28 est-elle compatible ?

Moteur Eaux douces :

Moteur Eaux salées :

Caractéristiques techniques de la prise de cloison MINN KOTA

• Typologie de prise : Prise de cloison à visser
• Section :
  • Fournie : 8  mm²
  • Possible : 5 à 42 mm²
