Discount Energie Mobile EM SMART-MPPT 1575

Régulateur de charge solaire SMART-MPPT 15-75 Energie Mobile

Énergie Mobile est une marque française spécialisée dans les solutions d’énergie solaires autonomes. Elle propose des produits de qualité, tels que des régulateurs de charge, onduleur, batteries… Adaptés aux besoins des installations hors réseau tels que peuvent l’être un bateau ou un van aménagé.

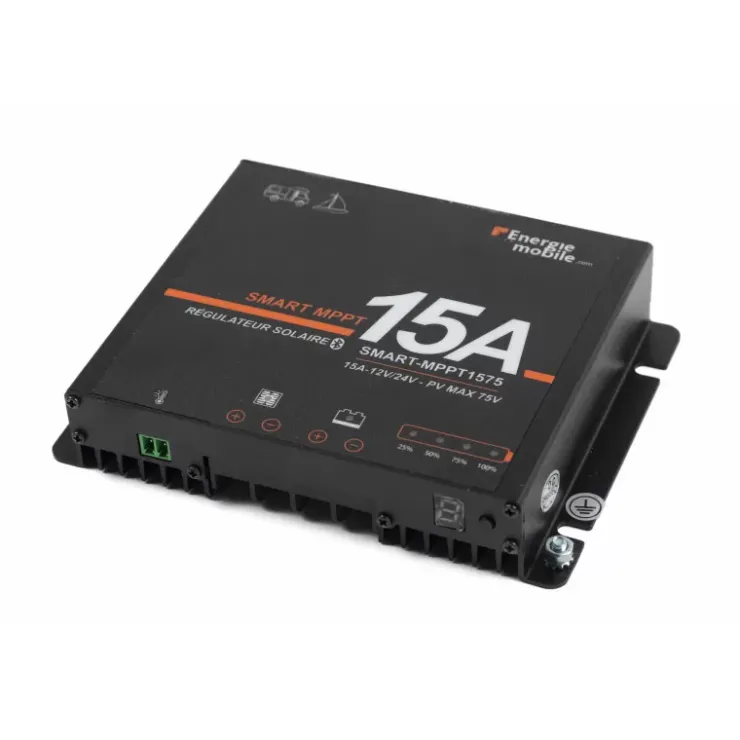

Le régulateur Smart MPPT de chez Energie Mobile dispose d’une capacité de charge de 15 A en sortie pour la batterie. En entrée, le régulateur peut encaisser une tension de panneau allant jusqu’à 75 V. Essentiel dans une installation disposant de panneaux photovoltaïques, le régulateur permettra de convertir l’énergie solaire en énergie électrique notamment dans l’installation électrique d’un voilier ou d’un camping-car.

Ce modèle Smart-MPPT dispose d’une efficacité accrue, ajustant dynamiquement l’algorithme d’optimisation de la production électrique suivant le matériel branché et des conditions météorologiques. Il optimise la charge de la batterie grâce à différents modes (Boost / égalisation / floating) et communique avec votre smartphone via Bluetooth via une application mobile, ce qui vous permet de consulter en temps réel les données de votre production électrique.

❓ Qu’est-ce que le MPPT et comment cela fonctionne ?

Le MPPT correspond à l’acronyme de Suivi de point de puissance Maximale (en français). Cette technologie permet une optimisation de la conversion de l’énergie solaire en énergie électrique. Ce qui permet au régulateur de trouver et de maintenir le point de fonctionnement optimal du panneau solaire afin de produire la puissance maximale possible dans des conditions spécifiques. En pratique, un régulateur solaire MPPT permet d’optimiser l’efficacité de 30% par rapport à un régulateur standard PWM.

Cette technologie est donc idéale notamment dans des conditions météorologiques changeantes lorsque la température et l’ensoleillement varie. Il fonctionne en mesurant en temps réel la tension et le courant produit par le panneau solaire. Il identifie le MPP (point de puissance maximale) et ajuste la charge que les panneaux voient. Enfin, il optimise et ajuste la tension pour l’adapter au MPP.

❓ Installation du Smart-MPPT de chez Energie Mobile

Tout d’abord, assurez-vous de maintenir un espace libre d’au moins 15 cm en dessous et autour de l’appareil. Cela permettra une circulation d’air optimale. Il est impératif de placer le régulateur de charge solaire Smart-MPPT aussi près que possible des batteries en le fixant au mur et en orientant les ouvertures pour les câbles vers le bas.

Il est conseillé de câbler le panneau solaire ainsi que la batterie avec des câbles allant de 6 à 10 mm² (AWG). Attention : les dimensions des câbles sont données à titre indicatif. Si la distance entre le panneau photovoltaïque et le régulateur, ou entre le régulateur et la batterie, est importante, utilisez des câbles de plus gros diamètre pour minimiser la chute de tension et optimiser les performances. Il est par ailleurs fortement recommandé d’installer un fusible directement au niveau de la batterie et au niveau du panneau solaire pour protéger contre les courts-circuits.

Lors de l’installation, commencez par la batterie en branchant les câbles de la batterie au régulateur de charge solaire. En veillant à bien respecter la polarité (symbolisée par le logo de la batterie). Attention pour un système 12V, la tension de la batterie doit être entre 5V et 15,5V. Pour un système 24V, elle doit être entre 20V et 31V. Passez ensuite au panneau en commençant par le couvrir avant de le connecter. Puis vérifiez que le courant d’entrée ne dépasse pas la limite maximale autorisée. Enfin, connectez les câbles du panneau solaire au régulateur en respectant la polarité.

Enfin, procédez à une vérification finale en contrôlant que tous les câbles sont bien serrés au niveau du régulateur, en nettoyant la zone autour de ce dernier en laissant un espace libre d’environ 15 cm. Enfin, procédez à la mise à la terre grâce à la vis de mise à la terre en façade du régulateur Smart-MPPT.

Attention lors de l’installation, il est obligatoire de prendre certaines précautions en couvrant les panneaux solaires lors de l’installation. En effet, ces derniers génèrent du courant dès qu’ils sont exposés à la lumière. Il est important de manipuler les extrémités de câbles non isolés à l’aide d’outils isolés.

Si ces précautions d’installation ne sont pas respectées, vous vous soumettez à des risques de choc électrique ou d’explosion !

Points forts du régulateur de charge Smart-MPPT Energie Mobile 15-75

• Convient à une variété de technologie de batterie : Plomb / AGM / Gel / Lithium
• Technologie MPPT permettant d’optimiser la production solaire jusqu’à 30 % de plus qu’avec un appareil de technologie PWM
• Détection de la tension de la batterie (12 ou 24 V)
• Montage facile avec vis de 4 mm de diamètre
• Programmation facile et rapide sans entrée dans l’application

Typologie de batterie et réglage en fonction de cette dernière

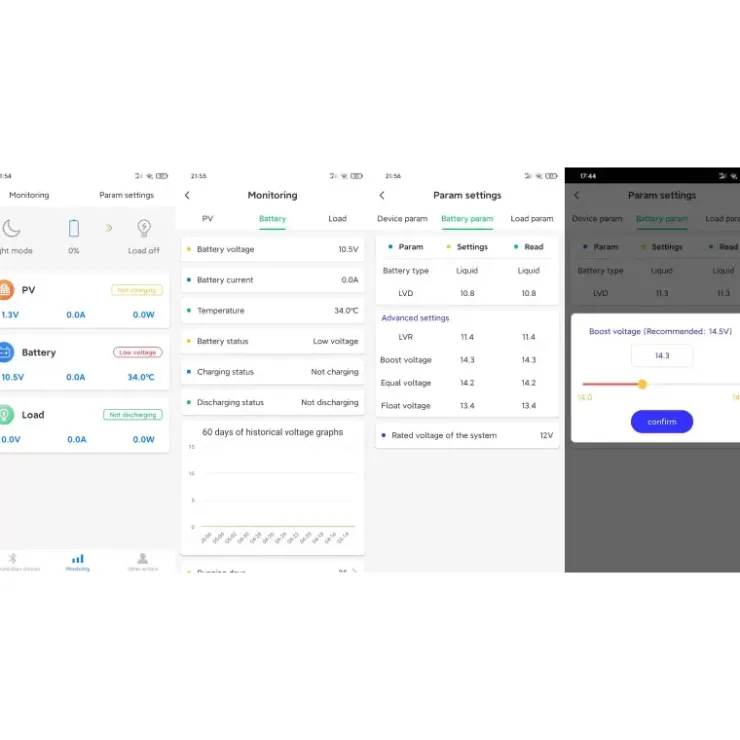

Divers types de batteries peuvent être installés avec ce régulateur solaire Smart-MPPT. Tout d’abord des batteries Gel, au plomb (liquide) et AGM. En faisant ce choix de batterie, il sera possible d’effectuer les réglages de paramètres (boost/ égalisation et Floating) via l’application mobile en connectant votre smartphone en Bluetooth au régulateur solaire. La déconnexion et la reconnexion basse tension peuvent, eux aussi, être réglés via le smartphone.

Pour ce qui est des batteries lithium, la tension cible de charge, la tension de récupération de charge, la déconnexion ainsi que la reconnexion de la basse tension de la batterie au lithium est aussi réglable à l’aide l’application mobile. En plus de cela, la fonction 0°C Charging s’appliquera et permettra de régler la charge de la batterie ou non en condition optimale ou dégradée même en dessous de 0°C.

Pour sélectionner le type de batterie, vous retrouverez un bouton et un afficheur LED sous le régulateur. 6 modes seront alors disponible visible dans le tableau ci-dessous :

Affichage	Type de batterie	Boost voltage	Floating	Protection contre les surtensions	Protection contre la basse tension	Float
0	Sur mesure	X	Sur mesure	Sur mesure	14,8 V	13,7 V
1	AGM	14,4 V	13,6 V	15,8 V à 31,3 V	11 à 22,4 V	13,7 V
2	GEL	14,5 V	13,6 V	15,8 V à 31,3 V	11 à 22,4 V	—
3	Plomb	14,5 V	13,7 V	15,8 V à 31,3 V	11 à 22,4 V	—
4	LiFePo4	14,4 V	—	14,6 V	11 V	—
5	LiFePo4	28,8 V	—	29 V	22 V	—

Indication LED de la face avant pour connaitre l’état du système et la détection de pannes

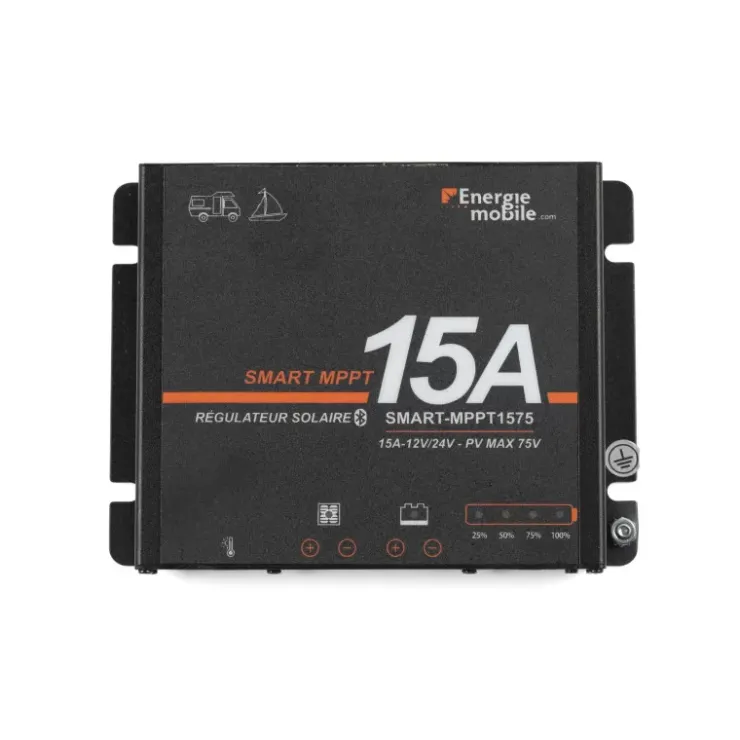

Trois dispositifs vous permettront de lire et comprendre rapidement l’état de votre régulateur solaire Smart-MPPT. Tout d’abord à gauche, vous retrouverez la LED Solaire, au centre la LED batterie et à droite le voyant de capacité de batterie. Ces voyants vous permettront de lire les indications et défauts de la manière suivante :

Indicateur afficheur	Défaut	Solution
LED Solaire (Rouge)	ON	Le panneau solaire est correctement connecté mais ne charge pas
	Flash rapide (0,1 s activé / 0,1 s désactivé)	Chargement MPPT
	Flash (0,5 s activé / 0,5 s désactivé)	Chargement Boost
	Flash lent (0,5 s activé / 2 s désactivé)	Chargement Float
	Arrêt	Nuit
	Flash super lent (2 s activé / 2 s désactivé)	Surtension du panneau photovoltaïque
LED Batterie (Bleu)	ON	La batterie est normale
	Flash (0,2 s activé / 0,2 s désactivé)	La batterie surchauffe
Voyant de capacité de la Batterie (Rouge, Jaune, Vert, Vert)	Flash LED à 25 % (0,2 s allumé/0,2 s éteint, rouge)	Protection contre les basses tensions
	Flash LED à 100 % (0,2 s allumé/0,2 s éteint, vert)	Protection contre les surtensions
	25% LED allumée (rouge)	Capacité de la batterie < 25%
	50 % LED allumée (jaune)	25 % < Capacité de la batterie < 50 %
	75 % LED allumée (vert)	50 % < Capacité de la batterie < 90 %
	100 % LED allumée (vert)	Capacité de la batterie > 90 %

Caractéristiques techniques du régulateur solaire SMART-MPPT 15-75

• Puissance max panneau solaire en 12 V : 220 W
• Puissance max panneau solaire en 24 V : 440 W
• Tension de sortie batterie : 12/24 V détection automatique
• Tension maximal panneau solaire : 75 V
• Courant de charge maximale : 15 A
• Catégorie Protection : IP54
• Normes : CE, RoHS, FCC, ISO14001, ISO9001 / R10
• Montage : Montage vertical sur mur intérieur

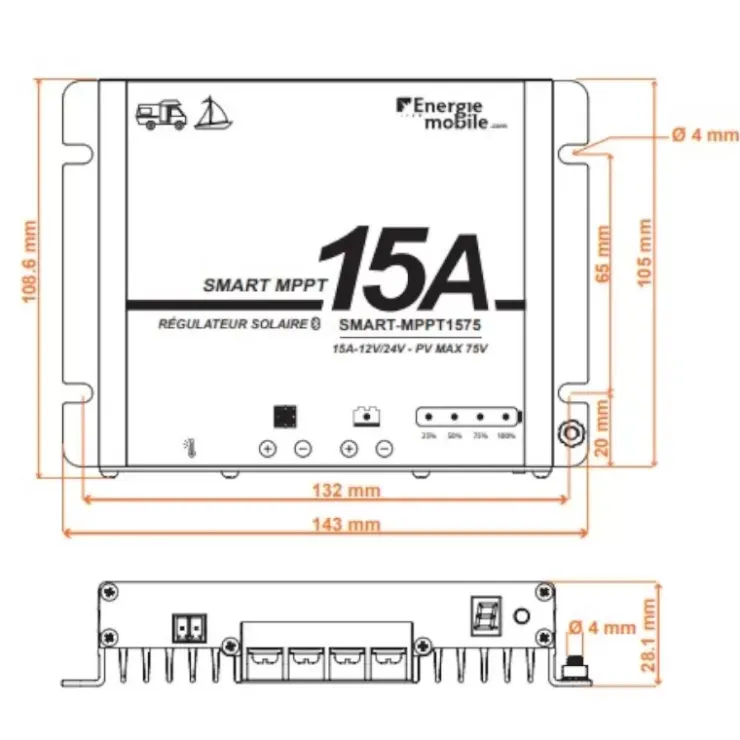

• Dimensions : 143 × 108,6 × 28,1 mm
• Garantie : 5 ans
